2.2.5.3A Distanza di sicurezza

Le barriere devono essere posizionate in modo tale che l’’operatore, non possa raggiungere la zona pericolosa prima dell’’arresto dell’’organo in movimento.
Calcolo della distanza di sicurezza per il posizionamento delle barriere immateriali
Quando la barriera immateriale viene posizionata verticalmente il calcolo della distanza deve avvenire seguendo la formula seguente:

Dove

• S: distanza di sicurezza minima (in mm)
• K: parametro in mm/s relativo alla velocità di avvicinamento del corpo o di sue parti
• = 2000 mm/s (con S < 500 mm)
• = 1600 mm/s (con S > 500 mm)
• T: tempo di arresto totale (tempo di reazione del sistema di protezione + il tempo di arresto della macchina)

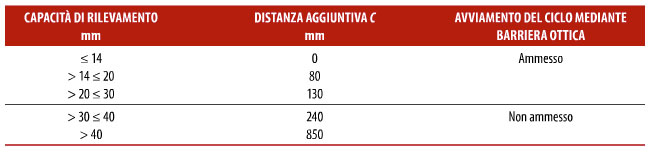

• C: fattore correttivo definito in funzione della capacità di rilevamento del dispositivo (fornito dal costruttore) tramite il seguente prospetto

Il calcolo deve sempre essere eseguito in prima istanza utilizzando K = 2000 mm/s.
Se in tal modo la distanza risulta > 500 mm si può ripete il calcolo utilizzando K = 1600 mm/s.
In questa condizione (K=1600) la distanza minima di posizionamento (S) sarà comunque almeno 500 mm anche nel caso in cui dal calcolo risulti una distanza (S) inferiore.

Esempio applicativo della barriera immateriale in posizione verticale

Quando la barriera immateriale viene posizionata orizzontalmente il calcolo della distanza deve avvenire seguendo la formula seguente:

Dove

• S: distanza di sicurezza minima (in mm)
• K: parametro in mm/s relativo alla velocità di avvicinamento del corpo o di sue parti
• = 1600 mm/s
• T: tempo di arresto totale (tempo di reazione del sistema di protezione + il tempo di arresto della macchina)
• C (> 850 mm) = 1200 mm – 0,4 H
• H (< 1000 mm) = altezza di installazione della barriera immateriale dal piano di calpestio
